Bloc de Sigurante cu Capac, Indicator LED si Bus Bar Negativ EVAL 32V 100A (6 sau 12 Pozitii)
𝐃𝐞𝐬𝐜𝐫𝐢𝐞𝐫𝐞
Bloc de Sigurante cu Capac, Indicator LED si Bus Bar Negativ EVAL – Inox 316, 32V si Curent Maxim 100A
DIAGNOZA INSTANTANEE PRIN INDICATORI LED SI ELEMENTE DIN OTEL INOXIDABIL
Depistarea rapida a problemelor electrice in timpul navigatiei sau al iesirilor pe apa este cruciala pentru siguranta echipajului. Originalul Bloc de sigurante cu capac, indicator LED si bus bar negativ EVAL redefeneste standardele de diagnoza si distributie pe ambarcatiuni. Fiecare circuit este prevazut cu un indicator LED rosu individual, care se aprinde automat in clipa in care siguranta corespunzatoare se arde sau este intrerupta, eliminand complet timpul pierdut cu masuratori sau inspectii manuale.
Tinand cont de mediul salin si umiditatea marina, toate suruburile, saibele si terminalele sunt fabricate din otel inoxidabil de inalta calitate, oferind rezistenta maxima la oxidare, coroziune galvanica si uzura mecanica.
BUS BAR NEGATIV INTEGRAT, PROTECTIE COMPLETA SI COMPATIBILITATE EXTINSA
Panoul integreaza o bara colectoare de masa (bus bar negativ), permitand legarea ordonata a firelor de minus direct langa intrările de plus ale fiecarui consumator. Sistemul suporta un curent maxim de intrare de 100A si functioneaza intr-un domeniu larg de temperatura (de la -15°C pana la +85°C).
Carcasa transparenta protectora impiedica patrunderea apei si a prafului, iar panoul este compatibil cu sigurantele standard de tip lama ATO® sau ATC® (amperaje suportate intre 1A si 30A per circuit). Conexiunea de intrare se face prin borna robusta M5 (cablu 16 - 25 mm²), iar iesirile catre consumatori prin suruburi M4 (cablu 1.5 - 4 mm²).
Variante constructive disponibile:

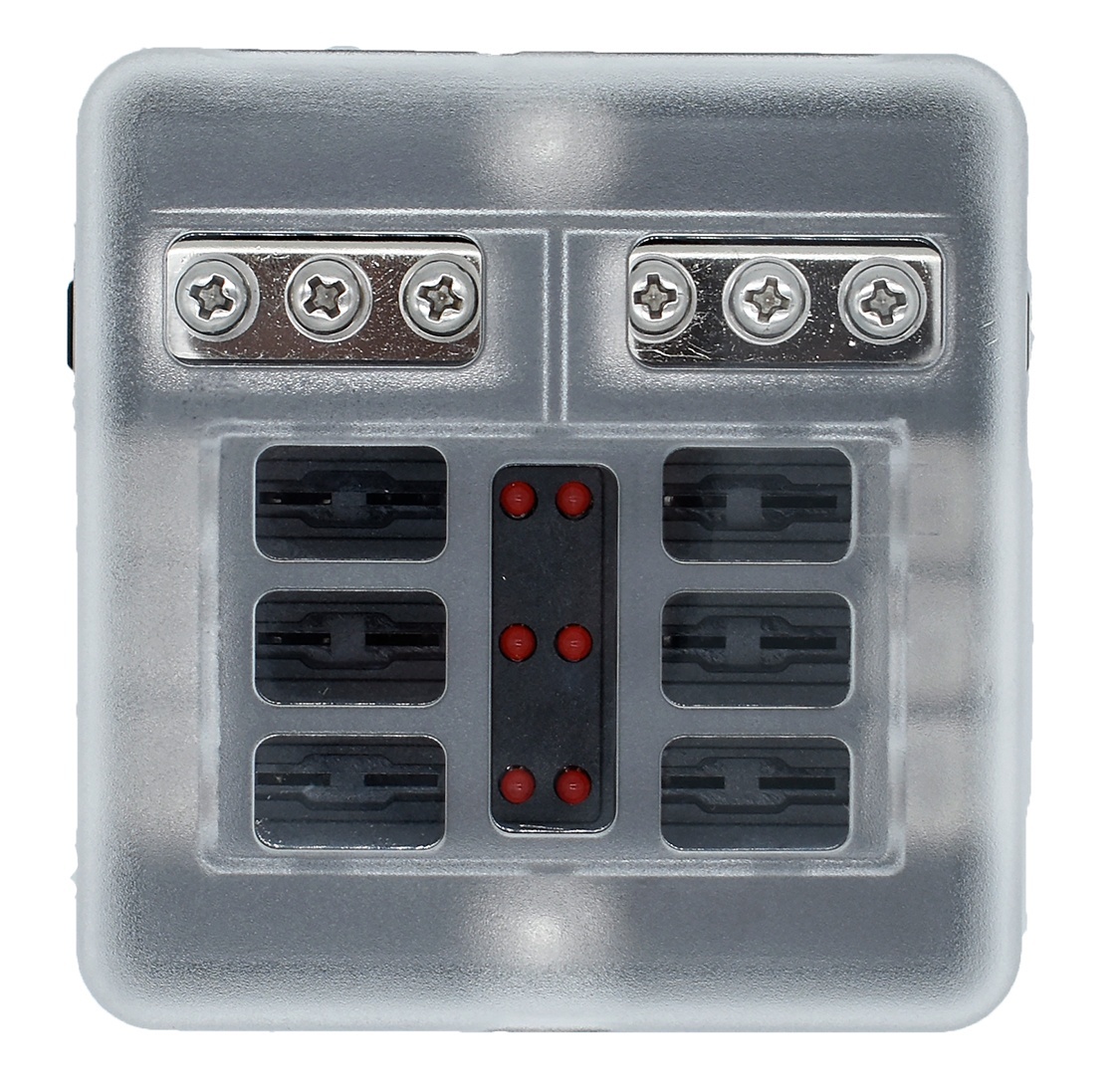

- Cod 02350-6 (6 Pozitii + Bus Bar Negativ): Dimensiuni L 88 x l 88 mm | Terminal intrare M5 | Terminale iesire M4 | Curent max 100A.

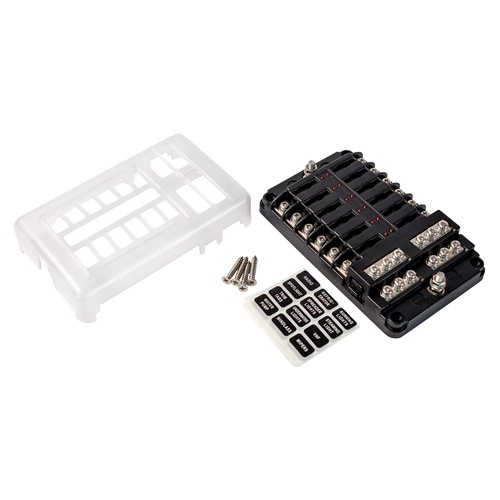

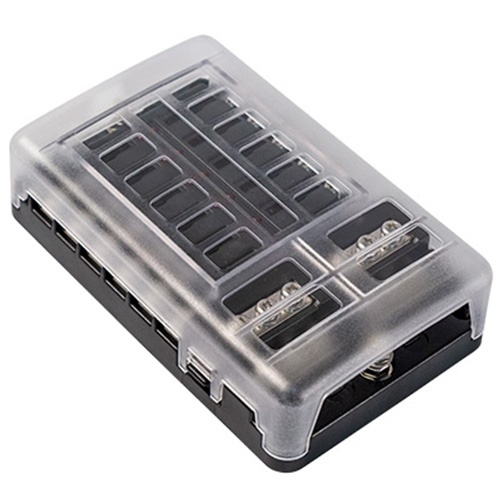

- Cod 02350-12 (12 Pozitii + Bus Bar Negativ): Dimensiuni L 138 x l 88 mm | Terminal intrare M5 | Terminale iesire M4 | Curent max 100A.
CARD DE SPECIFICATII SI CONFIGURATIE PARAMETRICA
Blocul de sigurante EVAL cu LED si bara de masa reprezinta solutia de varf pentru managementul instalatiei electrice de bord.
- Brand si Producator: EVAL – Brand de referinta internationala in echipamente si accesorii maritime
- Tip Produs: Bloc de distributie sigurante cu diagnoza LED si bus bar negativ (LED Fuse Block)
- Tensiune Maxima de Lucru: 32V DC (compatibil cu retele de 12V, 24V si 32V)
- Capacitate Curent Intrare: 100A Amperi Maxim pe intregul panou
- Capacitate Curent Iesire: Pana la 30A maxim pe fiecare circuit individual
- Tip Siguranta Compatibila: Sigurante universale tip lama ATO® / ATC® (de la 1A la 30A)
- Diagnoza Optica: Indicatori LED rosii individuali (se aprind la arderea fuzibilului)
- Materiale Terminale: Otel inoxidabil de grad marin (rezistenta maxima la coroziune)
- Carcasa de Protectie: Capac transparent etansat impotriva prafuirii si stropilor de apa
- Temperatura de Functionare: In intervalul -15°C si +85°C
- Specificatii Conexiuni: Terminal intrare M5 (cablu 16-25 mm²) / Terminale iesire M4 (cablu 1,5-4 mm²)
- Varianta Cod 02350-6: 6 Pozitii + Negativ | Dimensiuni 88 x 88 mm | Curent max 100A
- Varianta Cod 02350-12: 12 Pozitii + Negativ | Dimensiuni 138 x 88 mm | Curent max 100A
- Utilizare Recomandata: Centralizarea si protejarea circuitelor electrice pe barci de pescuit, RIB-uri, ambarcatiuni de agrement, rulote, autorulote sau vehicule utilitare
TABEL TEHNIC COMPARATIV: CODURI, DIMENSIUNI SI CONFIGURATIE
- Cod Produs: 02350-6 | Pozitii: 6 + Bus Bar Negativ | Dimensiuni: 88 x 88 mm | Terminal Intrare: M5 (16-25 mm²) | Terminal Iesire: M4 (1.5-4 mm²)
- Cod Produs: 02350-12 | Pozitii: 12 + Bus Bar Negativ | Dimensiuni: 138 x 88 mm | Terminal Intrare: M5 (16-25 mm²) | Terminal Iesire: M4 (1.5-4 mm²)
AVANTAJE STRUCTURALE PENTRU EXPLOATARE INTENSA
- Diagnoza Optica LED: Detectare vizuala imediata a sigurantei arse, fara a mai fi necesara masurarea cu multimetrul.
- Hardware din Otel Inox: Suruburile si bornele nu ruginesc si nu oxideaza in atmosfera salina marina.
- Bus Bar Negativ Integrat: Simplifica cablajul si aduce un plus de ordine sub consola de comanda.
INTREBARI FRECVENTE (FAQ) - EXPERTIZA PRO ANGLER
Cum functioneaza indicatorul LED pentru siguranta arsa pe blocul EVAL?
In conditii normale, cand siguranta este intreaga, LED-ul este stins. In momentul in care siguranta se arde sau se intrerupe, micul circuit paralel al LED-ului se inchide, iar LED-ul rosu corespunzator canalului respectiv se aprinde intens.
Ce grosime de cablu pot folosi pentru conectarea sursei principale la panou?
Terminalul principal de intrare este de tip M5 si este conceput pentru cabluri groase de alimentare cu sectiunea cuprinsa intre 16 mm² si 25 mm² (suportand fluxul de pana la 100A).
Ce tip de sigurante trebuie sa cumpar pentru acest panou?
Panoul este compatibil cu sigurantele universale auto/marine de tip lama ATO® sau ATC® standard, avand posibilitatea de a instala sigurante cu valori de la 1A pana la 30A pe fiecare canal.
DICTIONAR TEHNIC (ULTRA-SCURT)
- Indicator LED Diagnoza: Dioda luminoasa montata in paralel pe fuzibil ce se aprinde exclusiv cand firul sigurantei este intrerupt.
- Sigurante ATO® / ATC®: Standard industrial de sigurante fuzibile de tip lama din plastic cu pini de contact metalici.
- Terminal M5 / M4: Prezoane/suruburi de strangere filetate cu diametrul metrice de 5 mm (intrare alimentare) si 4 mm (iesiri consumatori).
